Moduł szerokopasmowego wzmacniacza mocy 1-3 GHz 50 W RF PA klasa AB
Moduł szerokopasmowego wzmacniacza mocy 1-3 GHz i mocy 50 W RF PA klasy AB - Wysokowydajny- szerokopasmowy wzmacniacz mocy RF o mocy wyjściowej 50 W (47–48 dBm), zakresie częstotliwości 1–3 GHz, konstrukcji klasy AB z wbudowanymi obwodami ochronnymi dla sprzętu testowego i systemów komunikacyjnych.
Przegląd
PA1G3G-50W to-wysokowydajny szerokopasmowy wzmacniacz mocy pracujący w zakresie częstotliwości 1–3 GHz z mocą wyjściową fali ciągłej 50 W. Wzmacniacz ten, wyposażony w konstrukcję klasy AB z wbudowanymi obwodami ochronnymi, zapewnia wyjątkową niezawodność w wymagających zastosowaniach RF.
Kluczowe funkcje
- Praca szerokopasmowa: zakres częstotliwości 1-3 GHz
- Wysoka moc wyjściowa: 50 W (47-48 dBm)
- Wysokie wzmocnienie: typowo 47-50 dB
- Konstrukcja liniowa klasy AB
- Wbudowane-obwody zabezpieczające (automatyczne wyłączanie-nadmiernej temperatury)
- Impedancja wejściowa/wyjściowa 50 omów

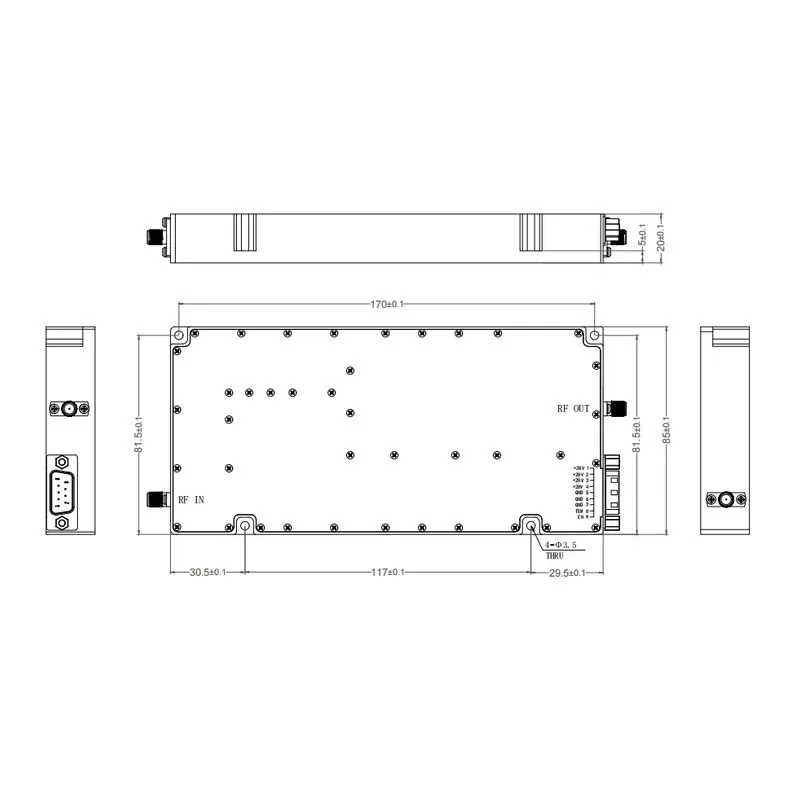

- Kompaktowa obudowa: 170 x 81,5 x 20 mm
- SMA-Złącza żeńskie RF
Dane techniczne
| Parametr | Wartość |
|---|---|
| Model | PA1G3G-50W |
| Zakres częstotliwości | 1-3 GHz |
| Moc wyjściowa (CW) | 50 W / 47-48 dBm |
| P1dB | 46 dBm |
| Osiągać | 47-50 dB |
| Zyskaj płaskość | ±2 dB (±3 maks.) |
| Wprowadź VSWR | < 1.5:1 |
| Napięcie zasilania | 26-30 V prądu stałego |
| Wymiary | 170 x 81,5 x 20 mm |
| Złącza RF | SMA-Kobieta |
| Interfejs DC | D-SUB 9-stykowe |
| Waga | 540g |
| Temperatura pracy | -30 stopni do +70 stopni |
Aplikacje
- Sprzęt testowy
- Systemy komunikacyjne
- Wojna elektroniczna
- Przetwarzanie sygnału
- Laboratoryjne badania RF
